Dirk Gerlach Engineer


Anlagentypen

Konventionelle Grossanlage (Type MEGA/ULTRA)

Die Anlage beinhaltet die komplette Prozesstechnik vom Produktbunker bis zur Rauchgasreinigung.
Diese Anlage hat in der Regel einen Dampfkessel und eine Dampfturbine, die besonders geschultes Personal erfordert.
Bei Lastflexibilität entspricht diese Anlage eher der konventionellen Kohlekraftwerken, die nur einen begrenzten Regelbereich haben und für Lastspitzenabdeckung nicht geeignet sind!


Vorschaltanlage mit Brennersystem fü bestehende Kraftwerke

Diese Vorschaltanlage bietet sich als Modernisierungslösung zu bestehenden Kraftwerken an, deren Kessel, Turbine und Rauchgasreinigung noch weiter nutzbar ist.
Durch die leichtere und sauberere Verbrennung des Pyrolysegases werden bessere Emissionswerte erreicht als dies mit veralteter Feuerungstechnik möglich ist.

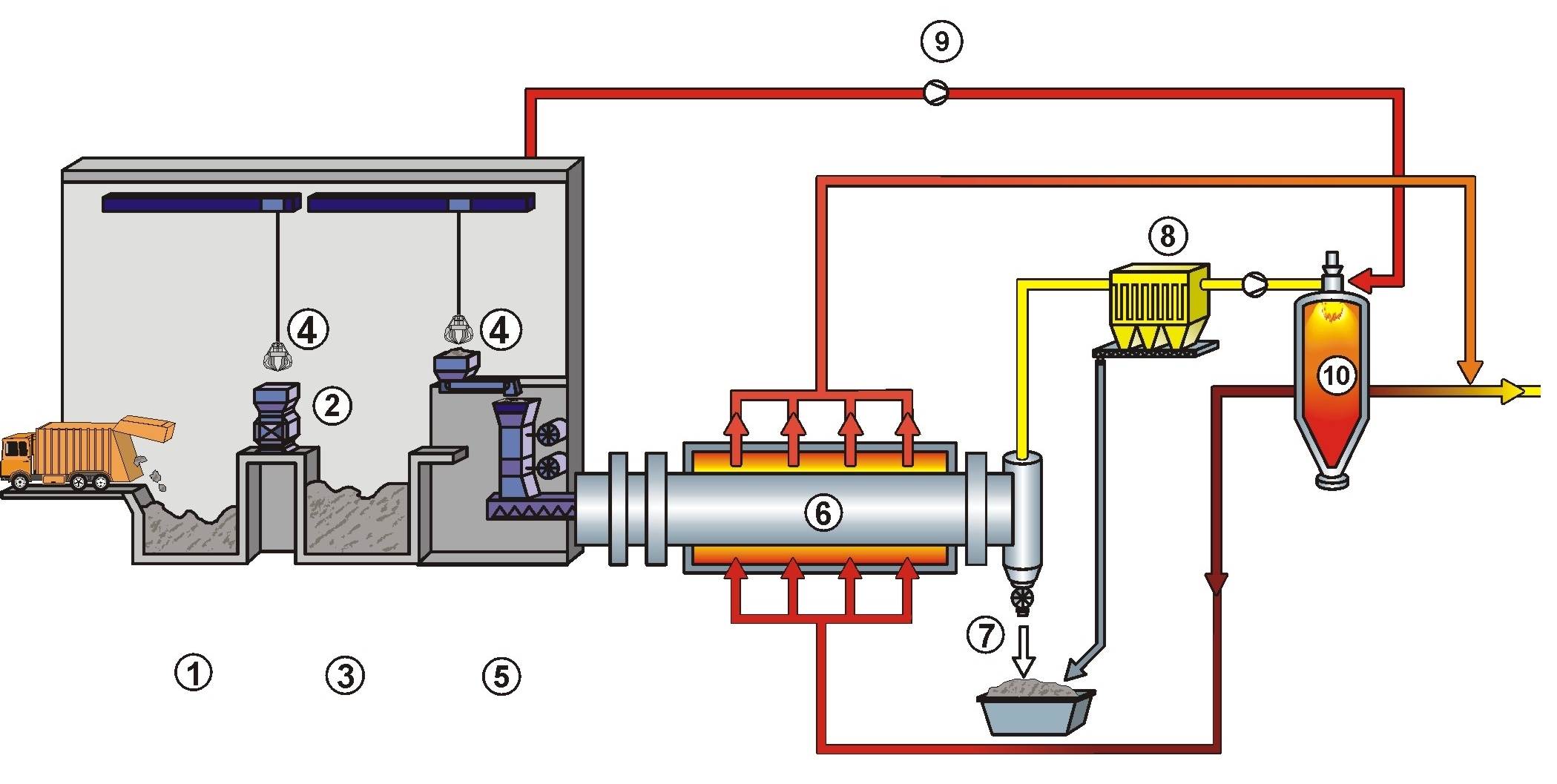

Konventionelle Basisanlage

Die Basisanlage ist die Lösung, wenn heisse Rauchgase benötigt werden.
Nachschaltbar sind Dampferzeuger, Warmwasserkessel oder auch Warmluftsysteme.

DGE Konzept 2011

Durch die Abkühlung und Kondensation des Pyrolysegases wird Energie speicherbar und kann für die Spitzenlast-Stromerzeugung genutzt werden.
Ebenso ergibt sich durch die Entkopplung der Energieströme ein deutlich verbessertes Sicherheitskonzept.
Der Betreiber hat eine noch grössere Flexibilität und kein seine Produktion an die jeweilige Marktsituation bestens anpassen!

DGE Konzept 2014

Auf Grund des genau einstellbaren elektrischen Multizonen-Heizsystems ist es wirtschaftlich viel interessanter chemische Grundstoffe herzustellen.
Ebenso ergibt sich durch die Entkopplung der Energieströme ein deutlich verbessertes Sicherheitskonzept.
Der Betreiber hat eine noch grössere Flexibilität und kein seine Produktion an die jeweilige Marktsituation bestens anpassen!

Anlagengrössen nach Produkteintrag

Für eine erste Übersicht haben wir die verschiedenen Anlagengrössen mit dem konventionell möglichen Durchsatz (bei 90 Minuten Verweilzeit) aufgelistet:
Typ Müll Reifen Fluff Braunkohle Biomasse Boden
Micro 115 kg/h 100 kg/h 100 kg/h 125 kg/h 115 kg/h 300 kg/h
Mini 225 kg/h 200 kg/h 200 kg/h 250 kg/h 225 kg/h 700 kg/h
Midi 450 kg/h 400 kg/h 400 kg/h 500 kg/h 450 kg/h 1.500 kg/h
Maxi 900 kg/h 800 kg/h 800 kg/h 1.000 kg/h 900 kg/h 3.000 kg/h
Master 1.500 kg/h 1.400 kg/h 1.400 kg/h 2.000 kg/h 1.800 kg/h 5.000 kg/h
Mega 3.000 kg/h 2.800 kg/h 2.800 kg/h 4.000 kg/h 3.600 kg/h 10.000 kg/h
Ultra 6.000 kg/h 5.600 kg/h 5.600 kg/h 8.000 kg/h 7.200 kg/h 20.000 kg/h


Dipl.-Ing.(FH) Dirk Gerlach   •   Leidenschaft für Innovation
